Обсаженные скважины
Выход из вертикальных и наклонно-направленных обсаженных стволов. В колонне подготавливают окна для проводки боковых каналов.
Интенсификация добычи
Blood Vessels™
Технология создания радиальных горизонтальных каналов малого диаметра
Краткое описание
Технология Blood Vessels™ предназначена для увеличения охвата и площади дренирования скважин в обсаженных и открытых стволах. Для этого в продуктивном пласте создаётся сеть радиальных горизонтальных каналов малого диаметра, что увеличивает приток углеводородов и повышает коэффициент извлечения нефти.
В основе — новый струйный способ разрушения горной породы с использованием гидромониторного воздействия, а также комплекс инженерных решений по управлению траекторией каналов и контролю параметров процесса.
Потенциал разработки
Перспективна для дальнейшей промышленной апробации и развития с участием производственных, технологических и инвестиционных партнёров.
Ключевые направления
Область применения
Нефтяные и газовые месторождения
Автор / разработчик
- Направление
- Интенсификация добычи / Повышение нефтеотдачи
- Статус разработки
- Внедрение в режиме ОПР / Инвестирование в ОКР, ОПРСтадия зависит от направления применения (см. «Варианты применения»). ОПР — опытно-промышленные работы, ОКР — опытно-конструкторские работы.
- Страна
- Российская Федерация
- Официальный сайт автора
- www.n-gt.ru
Параметры технологии
- 60–80мм
- Диаметр канала
- до100м
- Протяжённость канала
- 9–12м
- Радиус входа в горизонт
- До4
- боковых стволов на одном уровне
Задача и принцип
Больше контакта с продуктивным пластом
Из основного ствола формируют дополнительные каналы, чтобы охватить большую площадь пласта.
Работы выполняются с колтюбинговой установки. В компоновке используется двухсоставная гибкая труба — подающая и рабочая. Горная порода разрушается высоконапорными струями жидкости.
Технология включает подготовку выхода из обсадной колонны, проводку каналов и контроль параметров. Забойное давление регулируют азотированием жидкости или ограничением её выхода на устье.
Варианты применения
Открытые горизонтальные стволы
Формирование сети каналов из открытого горизонтального участка скважины.
Степень готовности
Области применения и готовность технологии
Стадия внедрения зависит от направления применения.
| № | Область применения | Готовность |
|---|---|---|
| 1 | Обсаженные стволы вертикальных и наклонно-направленных скважин, версия технологии BV_01 | Внедрение в режиме ОПР |
| 2 | Открытые горизонтальные стволы, версия технологии BV_02 | Внедрение в режиме ОПР |
| 3 | Обсаженные горизонтальные стволы, диаметр колонны от 114 мм | Инвестирование в ОКР, ОПР |
| 4 | Слабосцементированные песчаники, технология BV с креплением стволов пропантной набивкой | Инвестирование в ОКР, ОПР |
| 5 | Гибридная технология BV и ГРП, направленные ГРП | Внедрение в режиме ОПР |
| 6 | Новые вертикальные, наклонно-направленные и горизонтальные скважины до спуска хвостовиков | Внедрение в режиме ОПР |
| 7 | Новые вертикальные, наклонно-направленные и горизонтальные скважины после спуска обсадной колонны с управляемыми портами BV | Инвестирование в ОКР, ОПР |
| 8 | Гибридная технология BV и МУН, управление охватом вытеснения | Внедрение в режиме ОПР |
| 9 | Сланцевые месторождения | Инвестирование в ОКР, ОПР |
| 10 | Месторождения шельфа | Инвестирование в ОКР, ОПР |
| 11 | Технология BV с опцией обсадки боковых стволов хвостовиками | Инвестирование в ОКР, ОПР |
ОПР — опытно-промышленные работы; ОКР — опытно-конструкторские работы.
От оборудования к каналу
Что включает технология
Компоновка
Колтюбинговая установка и двухсоставная гибкая труба: подающая и рабочая.
Подготовка окон

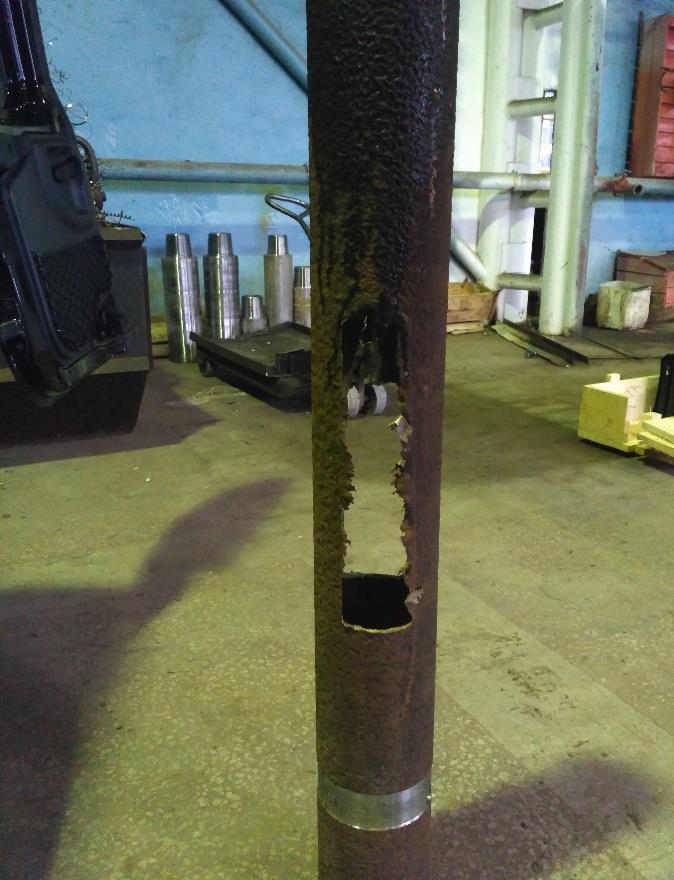

Для обсаженных скважин предусмотрено последовательное фрезерование четырёх окон в колонне.
Проводка каналов
Высоконапорные струи жидкости разрушают породу и формируют боковой канал.
Контроль параметров
Измеряются углы, температура и давление; данные используются для контроля проводки.
Проверка на практике
Опыт работ и испытаний
Полигонные, промысловые и стендовые испытания.
Три боковых ствола до 35 м
Результат полигонных испытаний в Татарстане. Заявленная предельная протяжённость канала — до 100 м.
- 2018 · Татарстан
Полигонная скважина № 718
На глубине 890 м отфрезерованы четыре окна в колонне 146 мм. Пробурены три боковых ствола длиной до 35 м; протестирован автономный инклинометр.
- 2020 · Республика Коми

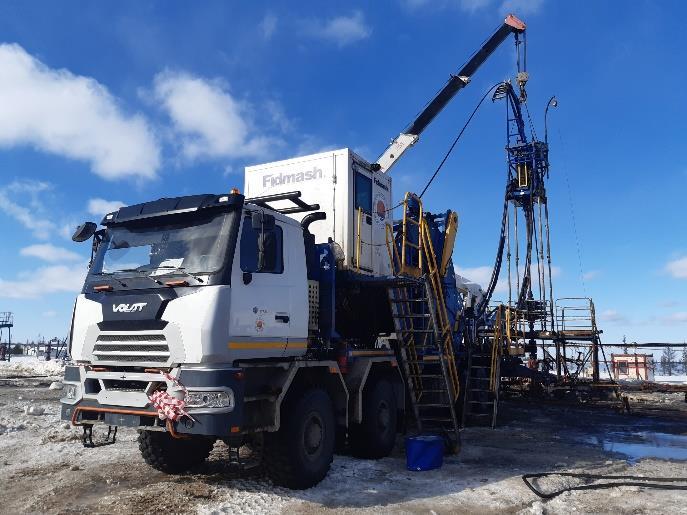

Осваньюрское месторождение
На скважине № 10 выполнены четыре окна в колонне 168 мм на глубине 2165 м. Работы остановлены в апреле 2020 года в связи с пандемией.
- 2020 · Стендовые испытания
Работа на карбонатном образце
Отработано бурение затравочных каналов на прочном карбонатном образце с набором угла 8° на метр. Дальнейшее внедрение предусматривает использование специальных зарезных насадок.
Материалы проекта
Презентации
Принцип работы, оборудование, варианты применения и результаты испытаний.
Обсудимвашу задачу
Расскажите об условиях скважины и цели работ. Свяжем с разработчиком, чтобы обсудить применение Blood Vessels.
